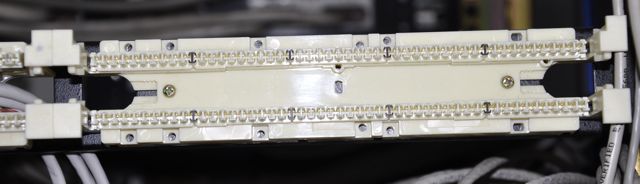

1) вкручиваем в стойку 19-ти дюймовую паанель на том уровне, где нам удобно
- крепим панель
- 1.jpg (23.15 КБ) 28883 просмотра

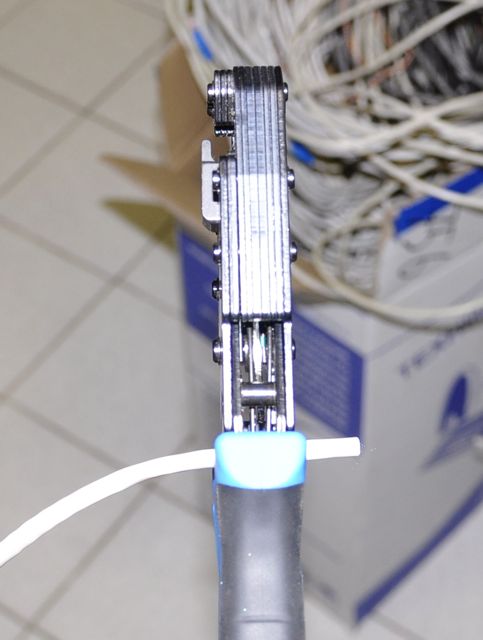

2) затем освобождаем провод от внешней оплетки. сделать это можно тем же инструментом, которым и обжимаем провода. Делаем круговой надрез
- надрезаем
- 2.jpg (34.94 КБ) 28883 просмотра

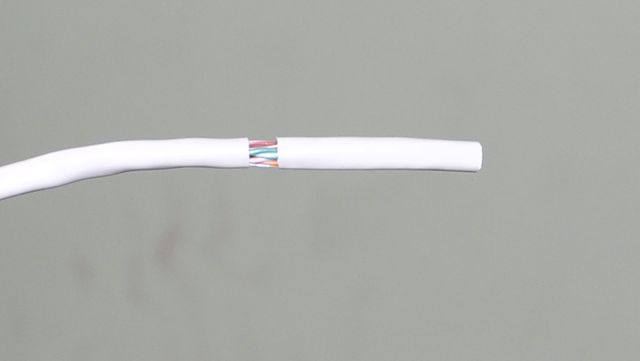

и снимаем оплетку
- снимаем
- 3.jpg (9.99 КБ) 28883 просмотра

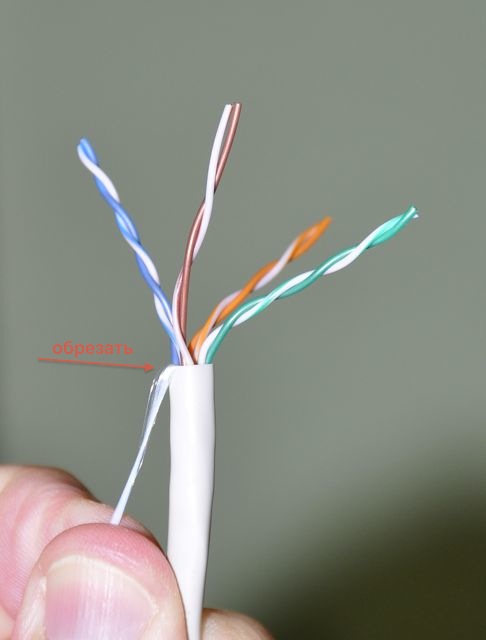

обрезаем веревочку (либо канцелярским ножем, либо об лезвие обжимки)
- обрезаем веревку
- 4.jpg (27.7 КБ) 28883 просмотра

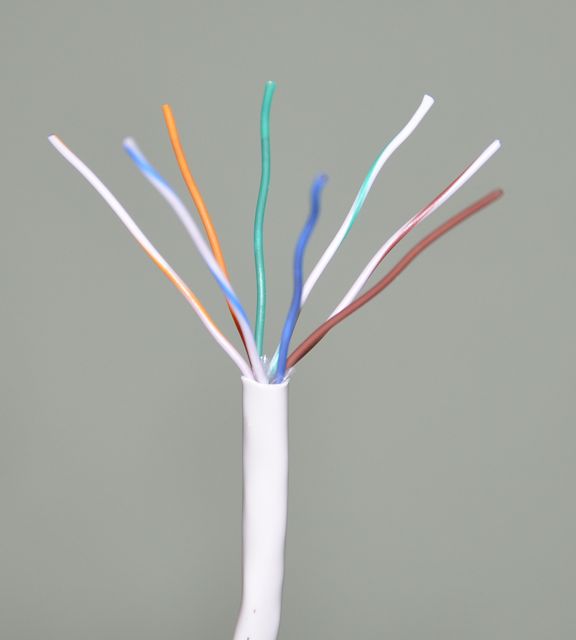

и распушаем провода
- распушаем
- 5.jpg (17.84 КБ) 28883 просмотра

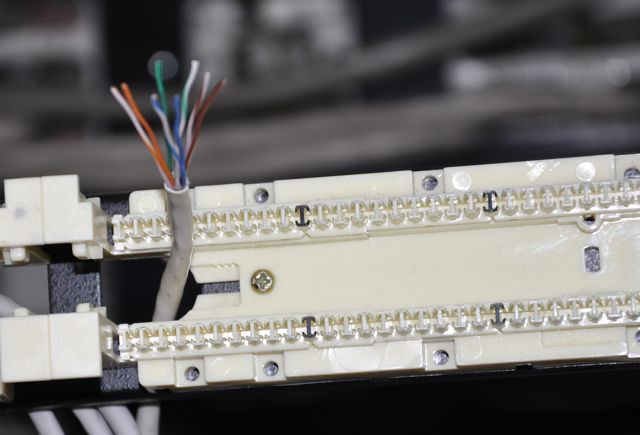

3) Закрепление проводов происходит плинтом. Для этого собираем проводочки в кучку и аккуратно продеваем их с задней стороны нашей панели
- продеваем
- 7.jpg (36.52 КБ) 28882 просмотра

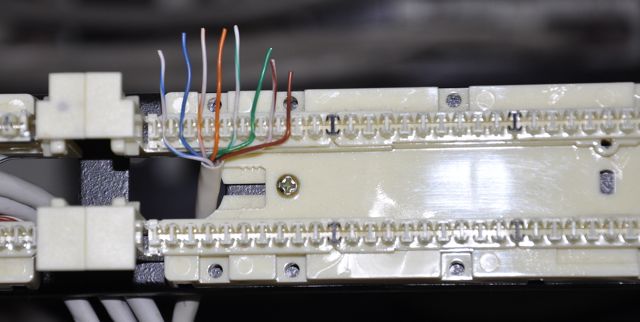

после чего разлаживаем провода по гнездам. Последовательность важна - но все что надо запомнить, так это то, что
первым идет белый провод, а потом цвет. Что же касается самой последовательности, то её можно посмотреть на самом модули - это
синий, оранжевый, зеленый, коричневый.
- разложили по гнездам
- 8.jpg (33.42 КБ) 28882 просмотра

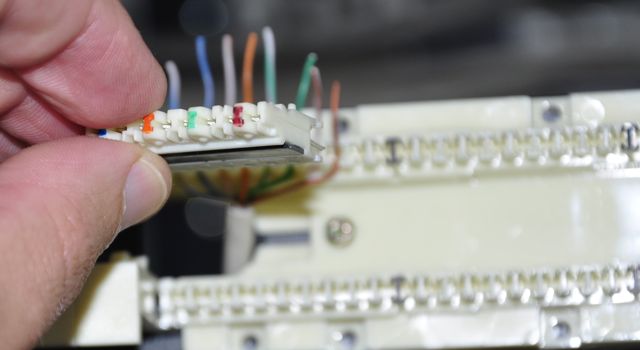

теперь сверху приставляем модуль
- вставляем модуль
- 12.jpg (26.19 КБ) 28882 просмотра

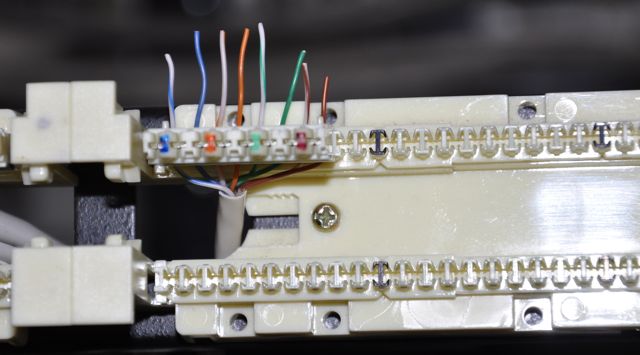

он свободно держится на своем месте
- модуль держится
- 9.jpg (35.98 КБ) 28882 просмотра

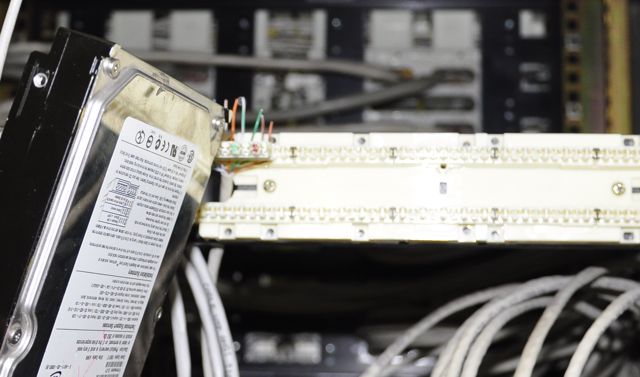

и стараясь не сломать ударяем по нём чем нить тяжелым
- ударяем
- 0.jpg (40.31 КБ) 28882 просмотра
модуль довольно легко садится на место - потяните его с силой назад - если он хорошо сел вашей силы не хватит для того, что бы его вытащить
Справедливости ради надо отметить, что есть специальный инструмент для этой цели, но молотком это делать намного удобнее, чем инструментом

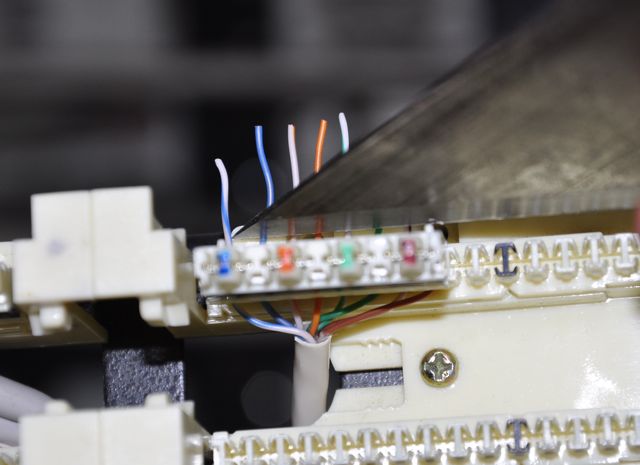

4) после того как провода закреплены надо облагородить место работы - срезать лишнии провода и закрепить сзади панели вставленный провод стяжкой
- облагараживаем
- 11.jpg (35.51 КБ) 28882 просмотра
На этом разбивка провода на 110 кросс завершена. после того как вы вставите коннектор, он разопрет контакты, а ты в свою очередь низом разрежут оплетку на наших проводках, установив тем самым надежный электрический контакт.
